想說做個總整理，這年頭玩DIY的人越來越少了，留點記錄下來以資參考
因為手上積了一堆料想要試試看效果，又不想動到現在的系統，為了測試一個可能不搭
的東西來搬動一個10公斤的音箱真的是很不值得，於是就興起了買一台便宜叭回來改著
玩的念頭，然後兩組可玩空間挺大的主動叭就到我家了
本人非本科生，電子學電路學也沒有什麼涉獵，但是DIY其實不難，一組百元叭摸透了
萬元內大概很難有看不懂的，讓我娓娓道來
首先機殼打開來只要看懂三個地方:
1.功率晶片:貼在散熱片上或是有散熱片的最大的晶片就是了
根據晶片型號找到DATASHEET 我這台是TEA2025B
http://yehar.com/blog/wp-content/uploads/2010/10/TEA2025B.pdf
2.電源輸入:從插頭開始到到晶片的電源輸入腳位為止
分別是:插頭->(保險絲)->變壓器->橋式整流->濾波電容，整個線路都是在做電源處理
這個大概是改機過程中最簡單的部分
橋式整流:晶片吃直流電，這裡負責交流電轉直流電，有可能是用四個二極體搭起來
或是一個梳型橋式整流，四個二極體都包在裡面
濾波電容:最大顆的那顆電容就是了
保險絲:視需求及廠商良心狀況選配:P
3.訊號輸入:從訊號線輸入到晶片處理放大到單體為止，整個線路可以參考datasheet
的範例線路，除了追加幾個貼心小設計以外，大概都不會有什麼不一樣
詳情看圖就知道了，以下是我的叭的電路，手畫很醜的地方就是追加的東西
目的是為了濾除除高低頻的雜訊干擾，其他地方都一模一樣，這種多接的東西都會犧牲
一點音質。
因為我覺得這組的聲音太薄所以把前面並聯的電阻與電容拔掉，改用銅線短接，反正變
壓器也移出了，沒什麼低頻底躁，不過這會有一個小問題，聽低頻太猛的音樂不要太操
極限，以免拍邊。至於串聯接地的部分就先保留，他可以濾除高頻電流聲。
接下來就是換料的部分了，這組叭單體小聲底薄次，可以放心使用低頻大港的FC電容

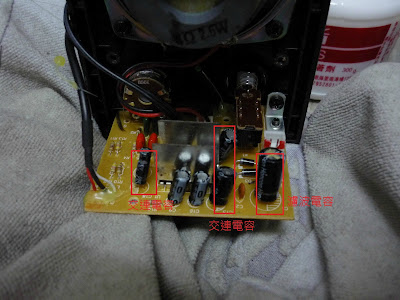

首先辨認對聲音影響甚鉅的交連電容，這份datasheet很nice的在第六頁全都附上了
說明標示，交連電容顧名思義，連接交流訊號避免直流電通過的電容，所以只要辨認在
訊號路線上單獨串聯的電容即是。
在晶體輸入前端有個標示0.22uf的電容，此叭使用了2.2uf，大概是基於耐用考量，越大
越安全，聲音就不見得好聽了。我在A組的人情叭換上了之前不小心買了很多的WIMA電容
聲音又有比較溫潤一點了。而自用的B組，我對我的訊源很有信心，所以直接拔掉用銅線
短接，一比之下交連果然還是拔掉最好聽。
另一顆交連是在晶體輸出端到單體之間的470uf，這顆是補低頻的，照原廠容值換上FC電
容。是說鐵三角的AT-HA20耳擴在這部分追加到了1000uf，我就懶得嘗試了。
在前面提到電源濾波的地方一樣換上同容值的1000uf FC電容，反正也沒有空間加大
其他還有很多顆100uf的電容，因為很便宜就順便換了，聽感沒有差多少。
其他地方值得一提的是這種小功率音響在電源方面似乎不怎麼吃重。
拿功率較大的變壓器做測試，聽感並無差異。整流換了VISHAY的二極體也沒什麼差異。
不過在大功率的喇叭這個地方的影響就很顯著。
接著箱體太小移出邊壓器是必要的，否則只要一插上電變壓器就會影響單體產生震動
總之先剪斷電線，取出變壓器，然後剪斷藍線，差主機板的部分焊上延長線及接頭
變壓器則裝入萬用盒中，兩頭挖洞，一端重新接回電線，另一邊裝上接頭母座
延長線的部分我使用的是之前用剩的喇叭線，萬用盒的部分因為融點很低，至少要使用
金屬底盤的，陽春一點的方法就是找個餅乾盒或鐵鋁罐裝起來。
接頭的部分是用AC接頭，但是內部走的是交流電。
以上，電子電路的部分就結束了，再來是箱體補強，會選木箱叭就是可以玩箱體
箱體太薄結構不堅固，漏音嚴重可以說是便宜叭的通病
簡單一點的方法就是用方型長條飛機木加上大量樹脂黏在角落，美術用品社都可以買的到
然後大量使用瀝青膠帶貼滿箱體，反正箱體很小很薄不用怕過量聲音會變呆
最後塞入棉花吸音，儘量保持左右聲道用量一致，用量太多的話聲音為很像蒙了被子
我是使用廢棄的記憶枕心當作填充物，效果還不錯。
改完以後箱體拿在手上就覺得紮實，不會空空的像紙箱
箱體結構堅固，聲音就會紮實，中低頻的厚度才會出來，比起前面的換料這裡的影響更大
附上詳細過程:
在角落貼上飛機木補強結構
貼上瀝青膠帶，箱體小+太薄不用怕大量使用
貼上海綿，用量過多聲音會變悶，下方配合另一邊擴大機的位置不放海綿
最後就是開聲測試的時候了，這聲音要拿來當禮物總算是及格了，連我自己都覺得還不錯
細節很豐富又不會薄次，氣勢沒有但是低頻Q彈，粒粒分明，有股監聽味
然後作為一組人情叭一定得測試的部分就是從萬元DAC上拆下來接上主機板聽聽
嘖 好像沒變差多少，很符合他的身價。如果拿我的主系統接上主機板一定很衝XDD
這個系列改機花了三個禮拜，學的了很多東西，到這裡就給他結束吧，該收心了
